月产能少了1.1万片，还没量产就卖光：3纳米的GPU，为什么要等一块40纳米的"底板"？

本文属于「术语解构」系列。

9月28日，新加坡淡滨尼，一座12英寸晶圆厂正式开幕。它叫VSMC，由世界先进与恩智浦合资建设，做的是130纳米到40纳米的成熟制程。按官方规划，工厂将在2027年第一季度量产，2029年满载时月产能约4.4万片晶圆。

单看这些，这是一条很普通的产业新闻。真正需要我们停下来看的是另一个数字——今年5月以前，这座厂对2029年的满载规划还是每月5.5万片，前后少了1.1万片，降幅达20%。

原因不是订单变少。世界先进（Vanguard International Semiconductor，台湾一家以8英寸成熟工艺为主的晶圆代工厂，台积电是其最大股东）董事长方略在业绩说明会上解释，原规划没有纳入硅中介层；加入这类产品后，工序、设备和无尘室占用都会增加，因此总片数要往下调。9月28日开幕当天，他又表示，一期产能已经被锁定，部分新增需求只能等待二期。

于是出现了一个很反直觉的画面——一座还没正式量产的工厂，为了做一种不负责计算的产品，主动把规划片数砍掉五分之一，剩余产能反而提前有了去处。

这件产品，就是AI芯片封装里经常出现、却很少被讲清楚的硅中介层。按业绩说明会上的说法，VSMC会用30到40纳米的技术来做它。

在进入技术细节之前，先纠正一个容易传错的说法。VSMC不是“台积电新加坡厂”，而是世界先进持股60%、恩智浦持股40%的合资公司。台积电把世界先进持股由约27.1%降至19%后，仍是其重要股东，并表示双方策略合作不变；VSMC的中介层技术则来自台积电授权转移。说它处在台积电供应链里没有问题，说它就是台积电的工厂则不准确。

一、一块不算数的硅，为什么少不了

一颗用于AI训练的加速器，封装里通常至少有两类核心芯片，包括负责计算的GPU裸片，以及围在旁边的多颗HBM高带宽内存。

GPU和HBM之间要交换海量数据。HBM能够做到每秒数TB的带宽，靠的不是把一根线跑得无限快，而是同时铺开非常宽的接口。几颗HBM与GPU之间，需要在很短的距离内安排大量连接。

普通电路板承担不了这种密度。于是工程师在芯片与封装基板之间，又垫了一层用半导体工艺制造的连接结构。

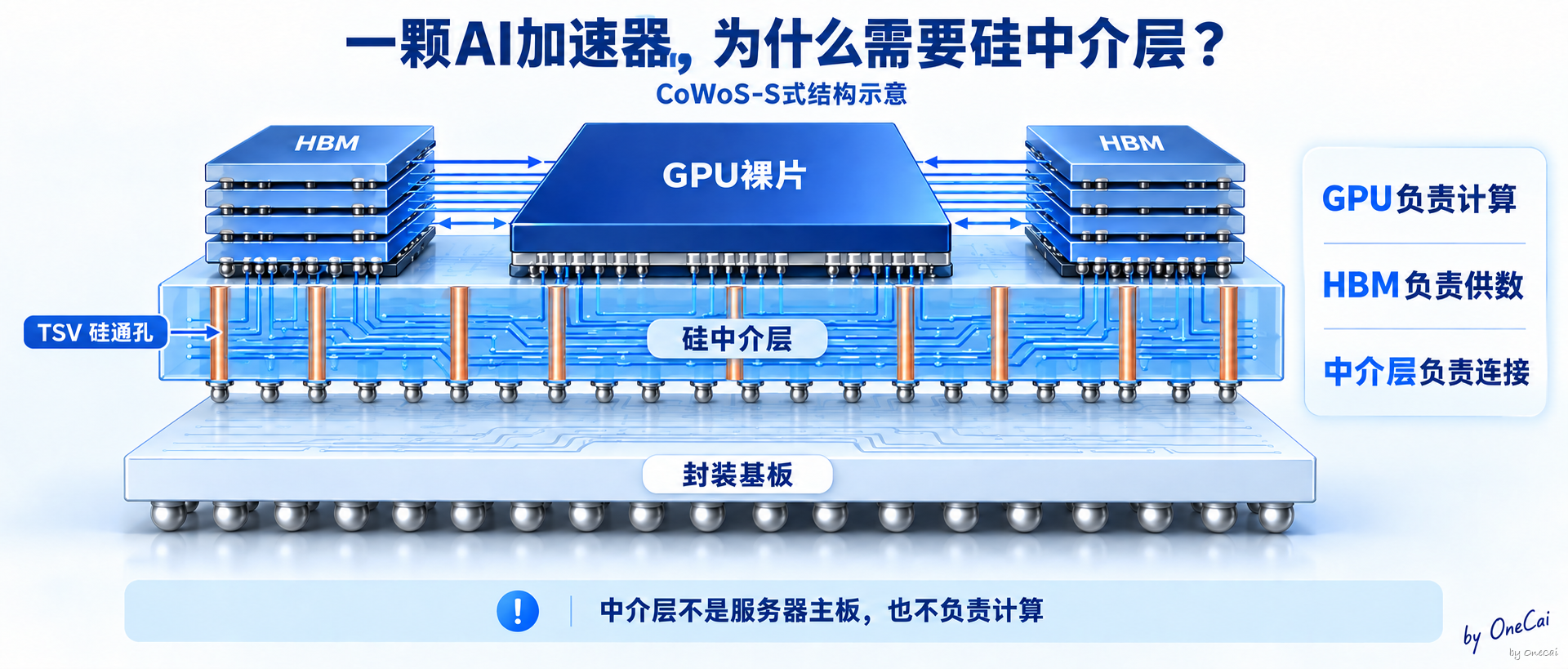

在CoWoS-S路线里，这一层是一整块硅中介层。它上面主要不是计算晶体管，而是高密度金属布线；GPU与HBM并排安装在上面，信号通过中介层横向连接，再通过硅通孔，也就是TSV，向下接到封装基板。台积电公开资料还提到，中介层可以集成深沟槽电容，改善供电稳定性。

所以，中介层本身不负责“算”。它更像一块用晶圆厂设备刻出来的超精细电路板。

本文标题把它叫作“底板”，说的是它在封装中的位置——芯片坐在它上面，它再连接封装基板。它不是服务器主板，也不能与整张显卡画等号。

还有一个容易混淆的细节，CoWoS中的“Wafer”不能在所有路线里都直接理解成一整块硅中介层。这个描述最适合CoWoS-S；CoWoS-R主要使用重布线层，CoWoS-L则把重布线层与局部硅互连结合起来。

二、3纳米的GPU，为什么会等40纳米的“底板”

“3纳米GPU”不是一个虚构场景。AMD官方公布的Instinct MI350P就同时采用台积电3纳米和6纳米工艺。但公开资料没有证明VSMC会为MI350P供货，也没有证明它会为某一款英伟达GPU供货。这里讨论的是产业链分工，不是特定客户关系。

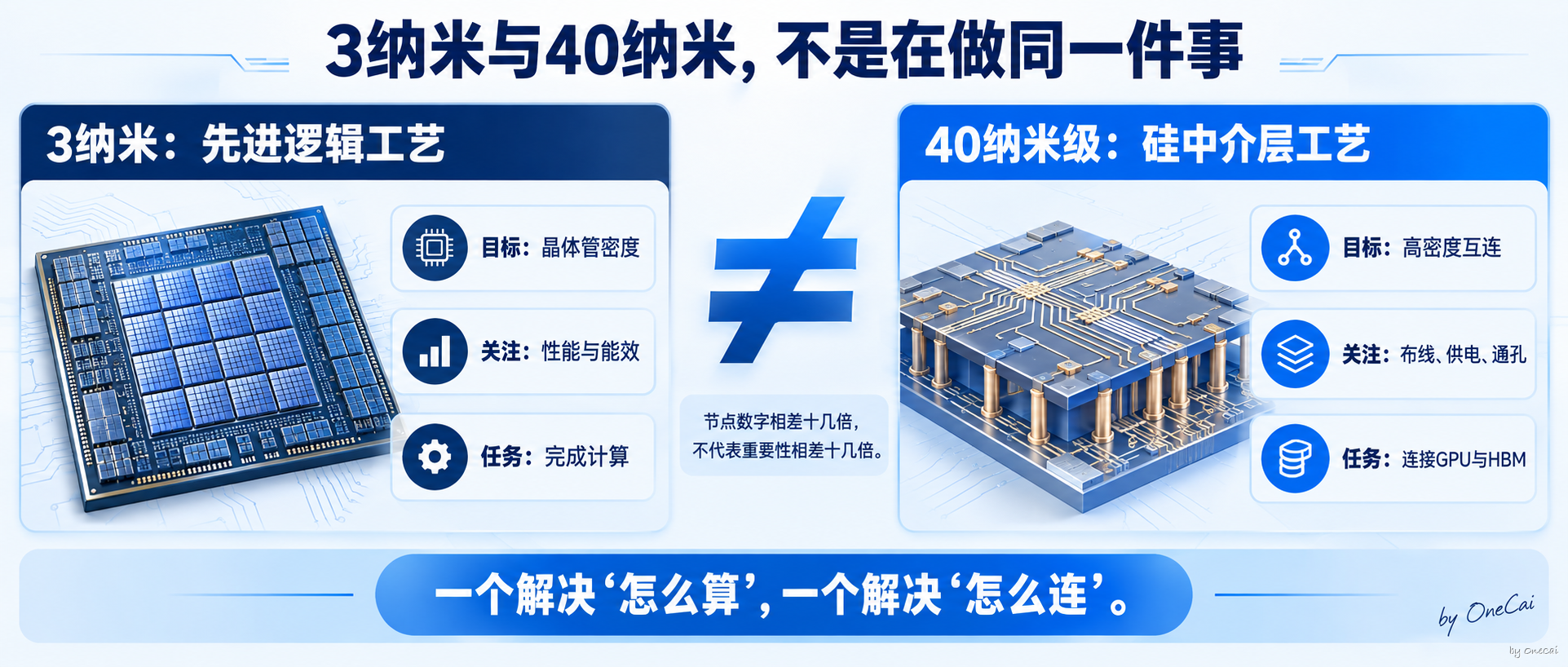

3纳米GPU与40纳米级中介层能够放进同一个封装，是因为两者做的根本不是同一件事。

先进逻辑工艺追求的是晶体管密度、性能和能效。GPU要在有限面积里容纳巨量计算单元，需要先进制程提供更高的晶体管密度。

硅中介层的核心任务则是布线、供电和垂直互连。它同样要求精密制造，但并不需要复制3纳米逻辑工艺的整套晶体管平台。把“3纳米”和“40纳米”直接当成零件精度排名，就像拿发动机气缸的公差去评价一座立交桥，数字都叫尺寸，工程目标却不同。

这也解释了成熟制程晶圆厂为什么有机会承接这类产品。从产业分工看，用现成的成熟制程设备、厂房和工艺能力制造中介层，通常比占用先进逻辑产线更合适。VSMC采用台积电授权技术，正是在补充这条供应链，但“不需要3纳米逻辑工艺”绝不等于“容易做”。

第一道难题是面积。光刻机一次曝光能够覆盖的范围有限，通常用光罩面积来描述。台积电公开资料显示，CoWoS-S硅中介层已经可以做到约3.3倍光罩，面积约2700平方毫米。超过一次曝光范围后，需要通过多次曝光拼接出更大的图案。

第二道难题是流程。大尺寸布线、TSV、铜填充、晶圆减薄以及后续封装，每一步都会占用额外设备与生产时间。

这些是硅中介层的通用工艺挑战。VSMC并未公开自己的完整流程，也没有把规划少掉的1.1万片逐项归因到某一种技术。公司明确披露的边界只有加入新的产品组合后，制程更复杂，步骤和设备更多，无尘室空间因此成为约束。

三、少了1.1万片，为什么未必是坏消息

这里必须先把时间和口径说清楚。

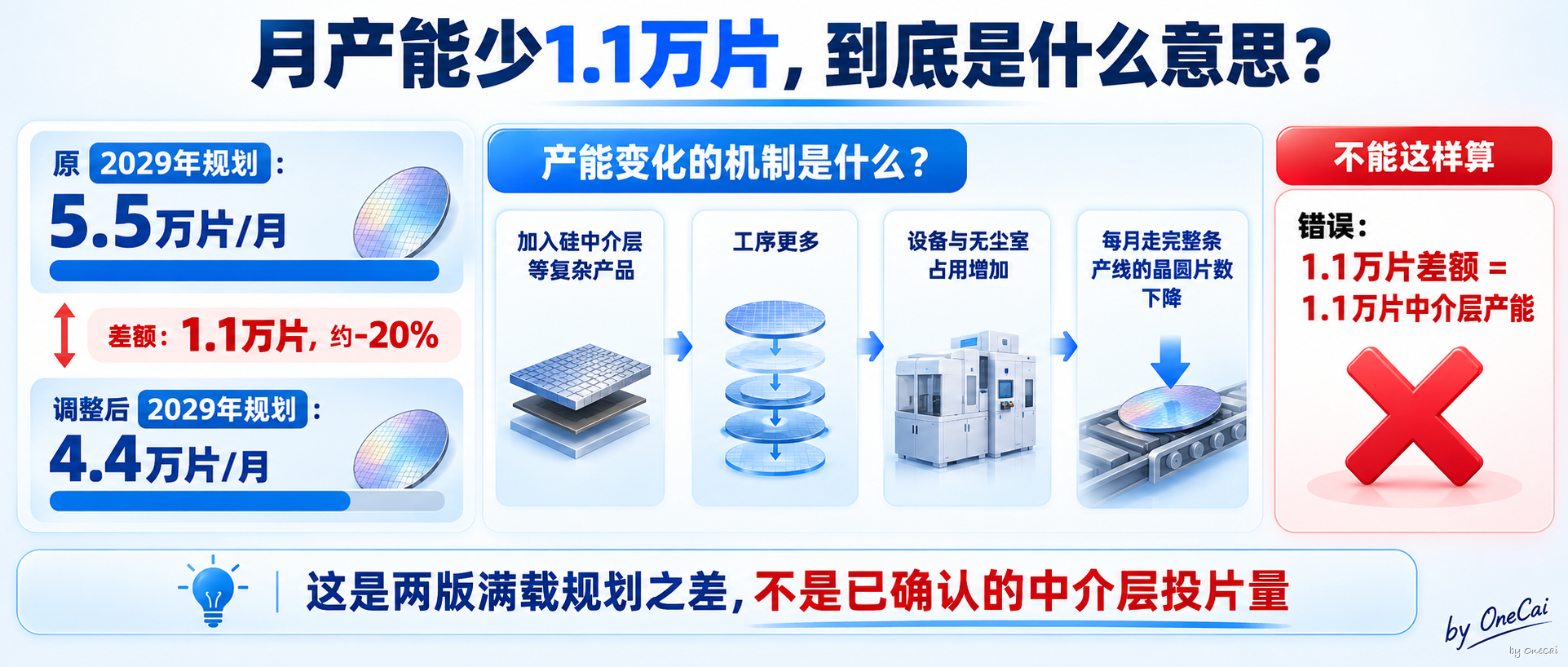

5.5万片与4.4万片，都是对2029年满载状态的规划，不是工厂今年的实际产量。工厂目前处在风险试产阶段，1.1万片是两版规划之差，不是一次已经发生的减产。

晶圆厂所说的“月产能”，衡量的是每月有多少片晶圆能够走完整条生产流程。产品不同，占用的工序、关键设备和无尘室时间也不同。

假设原来以流程相对短的电源管理、模拟和混合信号产品为主，同样一组设备每月可以完成更多晶圆。加入步骤更多、设备需求更复杂的中介层产品后，即使厂房面积没有变化，每月走完流程的总片数也会下降。

所以，少掉的1.1万片并不是被“浪费”了，而是产品结构变化后，整座工厂的计数单位发生了含义变化：每片晶圆背后占用的生产资源变多了。

这也提醒我们，不能把1.1万片的规划差额直接写成“每月新增1.1万片中介层产能”。前者是总产能因产品组合变化而减少的片数，后者是某一类产品的实际产量，两者不是一回事。

部分媒体把VSMC描述为拥有“1万多片/月的40纳米硅中介层产能”。但在本文核对的公司公告、业绩说明会报道与现场采访中，没有找到公司对这一数字的直接确认。因此，这篇文章只采用“规划月产能从5.5万片调至4.4万片”的可核实口径。

开幕公告还披露，首批样品良率超过99%。这个数字说明试产开局顺利，但公告没有说明样品是不是硅中介层，也不能拿首批样品的结果代替未来所有产品的量产良率。

四、还没量产就“卖光”，客户买的究竟是什么

“还没量产就卖光”很抓眼球，但这里卖的不是货架上的晶圆，而是未来产能的优先权和交付确定性。

据媒体对业绩说明会的报道，VSMC部分设备由客户提供，再交给世界先进公司来运营。项目总投资也从原计划的78亿美元调整为67亿美元。资金结构中，世界先进投入24亿美元，恩智浦投入16亿美元，其余约27亿美元来自长期产能保证金、贷款与政府补贴。

这几件事不能合并成“同一批客户既搬设备又交保证金”。公开报道没有披露设备提供方、保证金提供方与具体订单客户是否完全重合。能够确认的是，客户已经不只通过临时订单采购晶圆，而是用设备、保证金或长期承诺中的一种或多种方式，提前参与产能建设。

为什么愿意这么做？可以做一笔机制账。

一颗AI加速器必须同时等到逻辑晶圆、HBM、互连结构、封装基板、测试和整机组装。任何一环缺货，其他已经完成的高价值部件也无法变成可以部署的产品。只要延迟交付的损失高于提前锁产的资金成本，客户就有动力把合同从“买多少片”升级成“先保证我有产能”。

这是一种经济机制推演，不是VSMC披露的客户成本表。公司没有公开中介层在整颗加速器中的成本占比，也没有公布客户为锁产支付的具体价格。

“卖光”的范围也需要再拆一层。恩智浦既是股东，也是产能使用方。其年报披露，恩智浦有权使用VSMC约40%的产能。这是一项合资安排下的产能权利，不能直接改写成“40%已通过外部长期合同售出”。剩余产能中还有多少属于普通客户长约、多少与设备或保证金安排相关，公司没有公布明细。

因此，更准确的说法是一期规划产能已经有了承接安排。它既包括股东的产能权利，也包括客户的长期承诺；“卖光”不等于所有晶圆都已经按同一种商业合同完成销售。

这和我前面写过的“按吉瓦下单”是同一种逻辑。大模型公司提前锁电力和机房，芯片公司提前锁晶圆与封装。大家买的不只是某一件东西，也是在买未来某个时间点能够交付。

五、先别急着说“40纳米卡住了英伟达”

讲到这里，很容易顺手得出一句极有传播力的结论——最先进的GPU，被一块40纳米底板卡住了。

这句话的问题在于，它把三个不同口径压成了一个，也即硅中介层产能、CoWoS封装产能和GPU出货量。

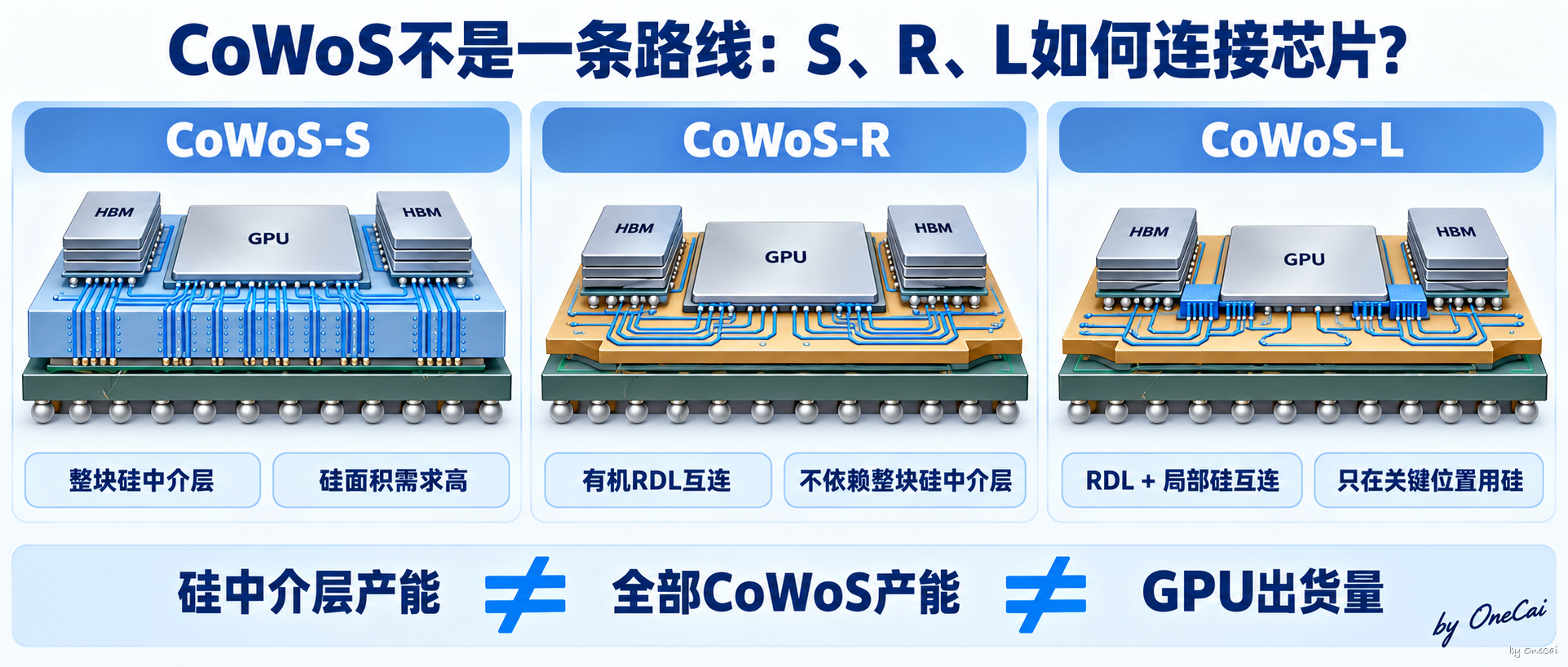

台积电把CoWoS分成三条主要路线：

• CoWoS-S使用大面积硅中介层；
• CoWoS-R主要使用有机重布线层；
• CoWoS-L以重布线层为主体，只在芯片之间需要高密度连接的位置嵌入局部硅互连。

三条路线对大面积硅中介层的消耗并不相同。台积电公开资料显示，CoWoS-S目前可支持约3.3倍光罩的硅中介层；再向更大尺寸扩展时，可以考虑CoWoS-L或CoWoS-R。

至于具体产品，英伟达官方对Rubin披露的是双GPU裸片、3360亿个晶体管与288GB HBM4等架构信息，并没有在该技术博客里写明制程节点或封装路线。TrendForce则在第三方供应链研究中称，英伟达与AMD的AI加速器已经采用CoWoS-L。两类信息的证据等级不能混写。

VSMC没有公布中介层客户，也没有说明产品会进入CoWoS-S、成为CoWoS-L中的局部硅互连，还是用于其他封装。因此，不能根据VSMC一座厂的规划，直接推导某款GPU能增加多少产量。

英伟达年报对供应链角色的描述也值得注意。逻辑晶圆代工、HBM采购、CoWoS相关封装能力，以及由鸿海、纬创、Fabrinet等承担的最终产品组装与测试，是不同环节。后面几家公司不能简单写成CoWoS供应商。

所以，更准确的结论是硅中介层是先进封装链条中的一道门，但不一定永远是最窄的那一道。

英伟达在2027财年第二季度10-Q中只说，Blackwell与Rubin正面临“某些供应约束”，没有把约束唯一归因于中介层。与此同时，TrendForce在9月的市场判断中仍把HBM列为AI服务器供应的重要瓶颈。对某款产品来说，真正限制交付的环节会随时间、产品路线与供应商扩产进度变化。

芯片不缺、缺的是封装，可以是某个阶段的真实情况；把它写成整个行业任何时候都成立的总规律，就过头了。

六、1.1万片差额，究竟能换算成多少块“底板”

公开信息不够，算不出实际产量，但可以算一个几何量级。

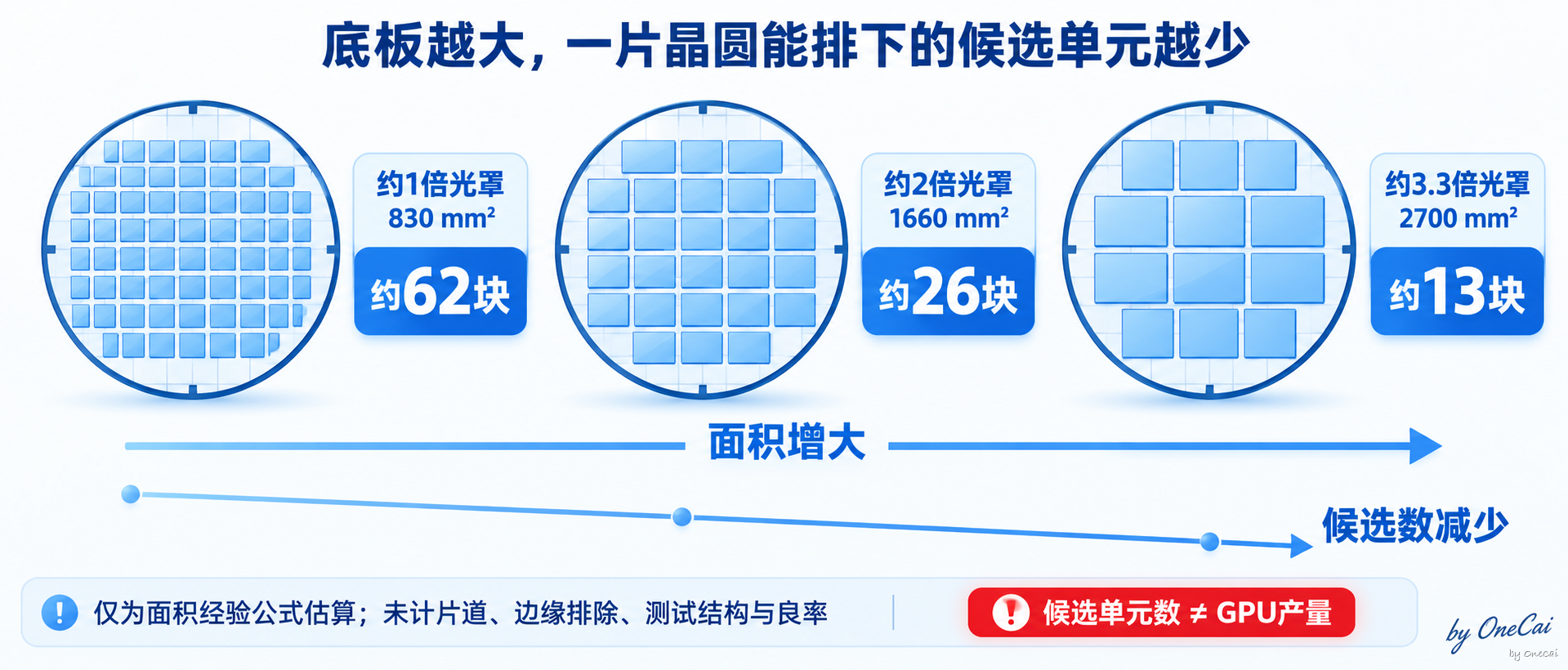

如果只知道中介层面积，可以用常见的圆形晶圆候选数经验公式做估算：

理论候选数 ≈ π(D/2)² ÷ A − πD ÷ √(2A)

其中，D是晶圆直径，这里取300毫米；A是单块中介层面积。这个公式用第二项粗略扣除圆形边缘无法完整排下矩形芯片造成的损失。

在不计划片道、边缘排除、测试结构与良率的前提下，结果大约是：

这张表只能回答“面积变大后，一片晶圆最多能排下多少个候选单元”，不能回答“能生产多少张GPU”。

原因包括但不限于以下四个，（1）我们不知道VSMC真实产品的长宽与面积；（2）不知道它采用哪条封装路线；（3）不知道实际良率；（4）不知道每块中介层最终对应几颗GPU。

就连标题里的1.1万片，也只是两版满载规划之差，不是已经确认的中介层投片量。

能确定的只有趋势。互连结构越大，同一片晶圆能够排下的候选单元越少；流程越复杂，同一座工厂按“晶圆片数”计算的月产能也可能越低。

因此，任何把“每月多少万片晶圆”直接乘上一个固定数字，得出“每月多少万张GPU”的算法，都需要先补齐产品尺寸、路线、良率和对应关系。缺少其中任何一个，最后得到的都只是带小数点的猜测。

写在最后

这条新闻真正值得记住的，不是新加坡又开了一座成熟制程晶圆厂，而是先进AI芯片的交付，早已不是只看计算裸片能不能造出来。

3纳米解决的是如何把更多计算能力装进有限面积；40纳米级中介层解决的是如何让计算裸片、HBM与封装基板可靠连接。 前者决定芯片能算多快，后者参与决定这些昂贵部件能不能组合成可交付的产品。

VSMC把2029年满载规划从每月5.5万片调到4.4万片，记录的正是这种复杂度：产品更复杂，设备、步骤和无尘室时间都会增加，于是“片数”反而下降。

参数量不等于算力，峰值不等于有效算力。到了制造环节，同一个道理仍然成立：纳米数不等于零件的重要性，晶圆片数也不等于GPU数量。

一张AI芯片从设计图纸走到服务器机柜，要经过的远不止最先进的那台光刻机。

资料边界说明

以下边界截至2026年9月30日。

公司官方与监管文件可以确认的事实

• VSMC于2026年9月28日开幕，计划2027年第一季度量产，2029年满载月产能约4.4万片，工艺覆盖130纳米至40纳米；首批样品良率超过99%，但公告未说明样品类别。
• VSMC由世界先进持股60%、恩智浦持股40%。台积电把世界先进持股降至19%后，表示双方策略合作不变，并明确提到中介层委外合作。
• 台积电官方资料确认CoWoS-S、CoWoS-R、CoWoS-L的结构差异，以及CoWoS-S约3.3倍光罩、约2700平方毫米的硅中介层能力。
• AMD官方资料确认Instinct MI350P采用台积电3纳米与6纳米工艺。本文没有把VSMC与MI350P建立供货关系。
• 恩智浦年报披露其有权使用VSMC约40%的产能。本文将其表述为合资安排下的产能权利，不等同于普通客户订单。
• 英伟达2027财年第二季度10-Q确认Blackwell与Rubin存在某些供应约束，但没有把约束唯一归因于硅中介层。

业绩说明会及现场报道可以确认的公司说法

• 2029年满载规划由每月5.5万片调整为4.4万片，原因是产品组合变化、制程更复杂、步骤与设备增加，并受到无尘室空间限制。
• 客户提供部分设备，项目投资由78亿美元调整为67亿美元；资金结构中约27亿美元来自长期产能保证金、贷款与政府补贴。
• 公司未公布中介层客户、产品占比、确切月产量和完整工艺路线。

第三方研究

• TrendForce称英伟达与AMD的AI加速器已经采用CoWoS-L，并在9月市场判断中继续把HBM列为AI服务器供应的重要瓶颈。该信息属于第三方供应链研究，不是两家公司逐项确认的产品清单。

本文计算与推断

• 每片12英寸晶圆的理论候选数使用公开经验公式估算，只用于说明面积量级；未计划片道、边缘排除、测试结构、产品长宽和良率。
• “提前锁产是为了降低交付中断损失”属于供应链机制分析，不是VSMC披露的客户成本数据。
• “1.1万片”只指两版2029年满载规划之差，不代表已经确认的中介层月产量。
